スリムチャック

画像

TiNベアリング内蔵で、高い振れ精度と把握力を同時に満足するスリムボディ

コレットチャック:0.7mm~25.4mmの把握径に対応



画像

現場の核となる万能ホルダ

あらゆる加工用途に威力を発揮

エンドミル加工、ドリル加工、リーマ加工、あらゆる用途に威力を発揮します。

多様化するワーク形状に対応

把握径0.7~25.4、本体長60~300まで標準対応する幅広い商品構成で、多様化するワーク形状に対応します。

多彩なテーパ規格ラインナップ

BT、HSK、CAT、ポリゴンテーパに加え、BT2面拘束、日研独自の1/10ショートテーパNC5やBT2面拘束3LOCKまで、多彩なラインナップをご用意しています。

シンプルな構造で高い剛性を生むTiNベアリング

画像

ナットを締め付けコレットを弾性変形させることで刃具を把握するコレットチャックにおいて、ナット自体の構造やコレットの形状が、剛性や精度に大きな影響を及ぼします。スリムチャックはそのナットの核となるベアリング部に、一般的なボールベアリングを使用せず、独自の滑り軸受け形状を持ちHV2,200の超硬度を誇るTiNベアリングを採用。高速回転時の遠心力によるスラストボールの飛び出しなどの不安要素を払拭。シンプルでコンパクトなナット形状により、高い剛性と優れた振れ精度、スリムなボディを実現しています。

把握力が強く剛性が高い8゜テーパコレット

画像

求心性が高く、小さなトルクでも大きな把握力が得られる、日研独自の8°テーパSKコレットを採用。テーパ角度の緩さにより高いクサビ効果が得られ、従来型の16°テーパチャックと比較し、2倍の把握力を発揮させます。また、コレットのナット側に関しても一般的なテーパ押し形状を採用せず、平面部押し形状を採用。安定した高い振れ精度を実現しています。

一般的なコレットチャックとの比較

画像

高精度ドリル加工用コレット 画像

4D先端で3μの振れ精度を誇る、ドリル加工用のP級コレットをラインナップ。またエンドミル用には高剛性タイプのAタイプコレットもご用意しています。

小径精密加工用新型ナット 画像

SK6、SK10向けの小径用ナットには、安定した振れ精度の高さを実現するSKシャイニングエディションを標準化。小径精密加工にさらに威力を発揮します。

高速回転仕様もラインナップ 画像

スパナ掛けが無い特殊形状ナットの採用により、高速回転時の振動を抑制してバランスを向上。MAX. 40,000min-1の高速回転(バランス等級G2.5)に対応しています。専用のGHハンドルにより、安全・確実・快適に締付が可能です。

多彩なクーラントスルー方式に対応

画像

アルミ切粉侵入防止でトラブル防止

Jタイプナット&Jタイプキャップ

口元に設けた三か所の三角溝から噴射される竜巻状のクーラントにより、切粉を完全にシャットアウト。切粉洗浄が不要となり、アルミ切削時などに威力を発揮します。

小さな見直しが大きな力になる 「SKサポートアクセサリ」

画像

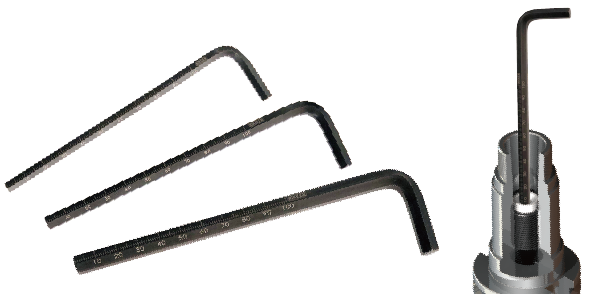

目盛り付きレンチで段取り時間短縮

SKスケールレンチ

アジャストボルトを一発調整。刃具交換の段取り時間を短縮するスリムチャック用工具調整レンチ

画像
整理整頓で段取り時間短縮

SKコレットケース

5S推進の強い味方、バリエーション豊かなスリムコレットをコレット外径ごとに整理整頓するSKコレット用コレットケース
