E346V+

画像

バキュームクランプ搭載。 BT30/40機に最適なワンラ ンク上の高機能小型モデル。

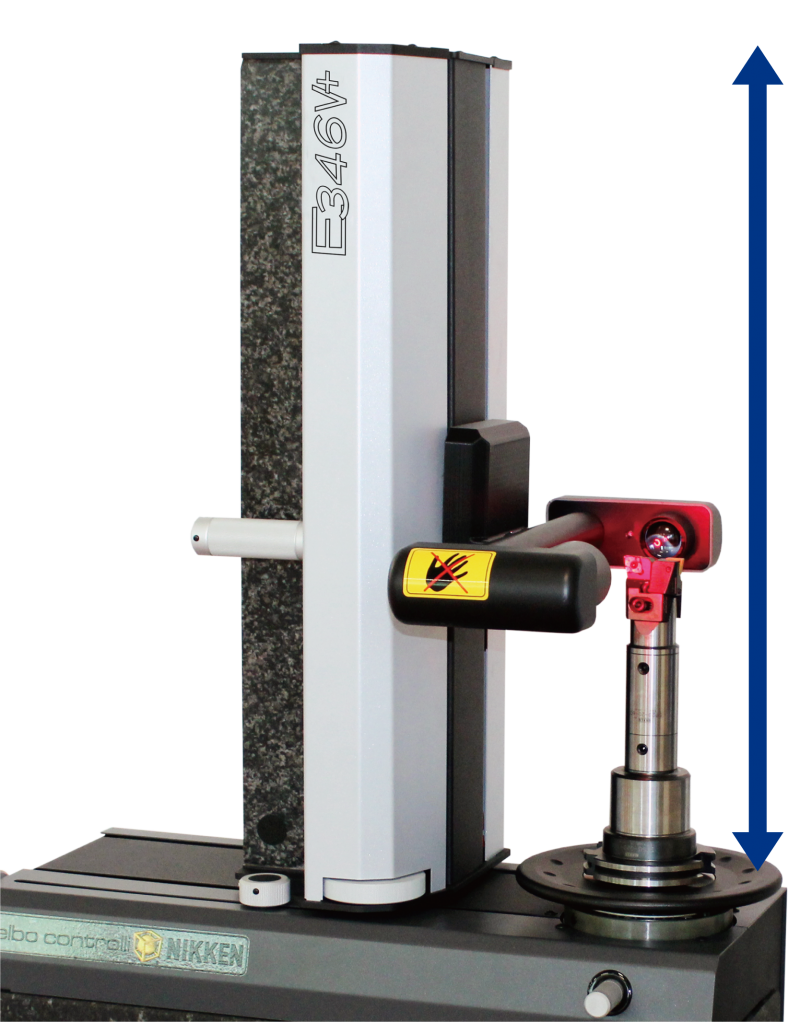

最大測定範囲
工具径:φ360mm
工具長:460mm

最大工具長:460mm

画像

工具長は標準で460mmまで対応可能です。BT30/40クラスのツールに最適です。

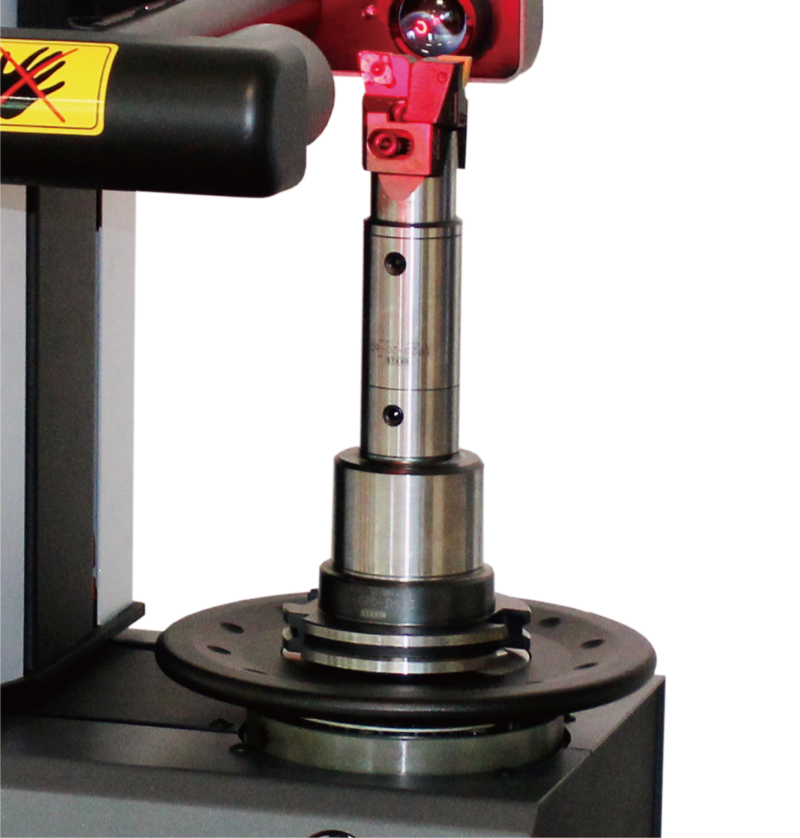

強力バキュームクランプ機構

画像

プルスタッドの形状に関わらず、全てのツーリングをバキュームクランプすることが可能です。

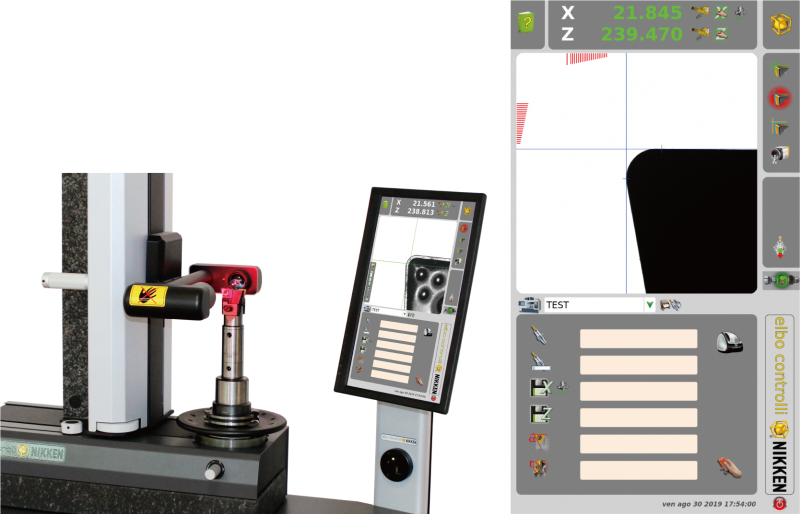

15インチ 大画面タッチパネル

画像

直感的な操作を実現し、短期間のトレーニングでご活用頂くことができます。

LINUX OS 搭載

汎用性の高いLINUX オペレーティングシステム。シャットダウン等を必要とせず、スピーディーに起動・終了させることができます。

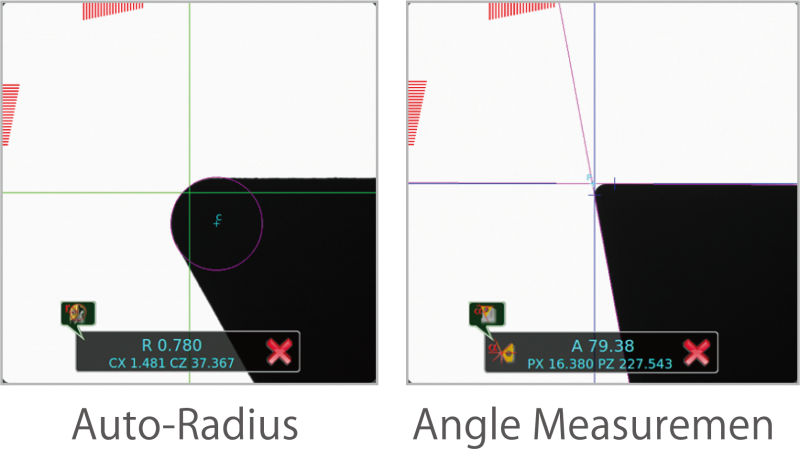

角度・ノーズRの自動測定

画像

測定工具の角度・ノーズRを自動測定可能です。

測定ポイント自動認識システム(最高点自動捕捉)

最高点を自動で捕捉するモードを搭載。細かい微調整を必要とせず、測定工具を回転させるだけで簡単に測定結果を得ることが可能です。

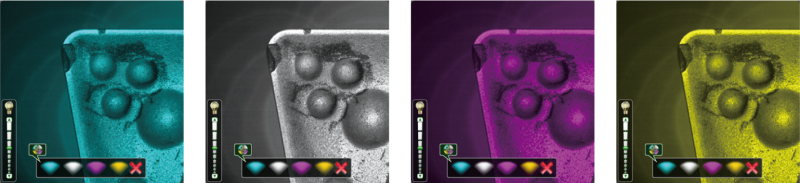

25倍ズーム刃先検査

画像

25倍ズームのカメラを搭載し、実写でチップの欠けや刃先の状態を確認することができます。LEDライトの光量、及び背景色の調節も可能です。

工具管理の基本ソフトウェアをプリインストール

画像

従来、PCを介する場合しか行えなかった測定データの管理を、プリセッタ本体のみで完結できるようになりました。各種NCに対応するポストプロセッサにも対応しており、お客様がお持ちの各々の機械のNCへ反映させるためのデータ作成も、プリセッタにて行うことが可能になりました。

別売オプション

画像

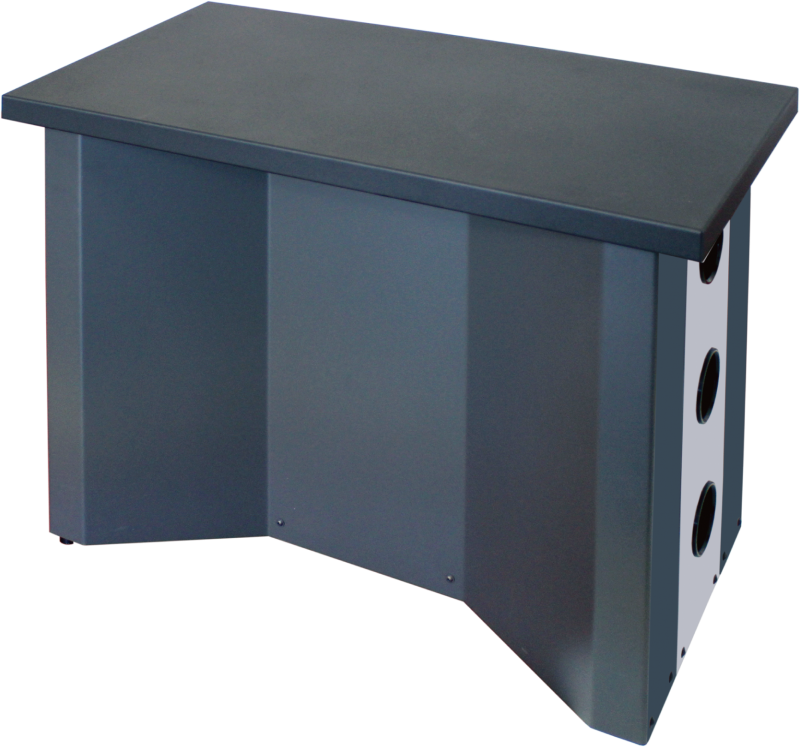

マシンスタンド E346VP-STD

人間工学に基づいて設計された、便利で使いやすいマシンスタンドもご用意しております。
サイズ:W984×H754×D504mm 重量:66kg
側面に交換主軸ホルダ(3カ所)付き。

画像
DYMOラベルプリンタ

測定結果を簡単・迅速に出力する、DYMOラベルプリンタの追加が可能です。

製品寸法

画像

機能比較一覧表

ダウンロード

アクセサリ対応表

ダウンロード
×
