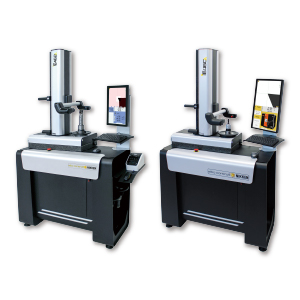

E4060L/E3260L-TW

画像

測定への高い要求に応えるオールラウンドモデル

最大測定範囲
工具径:φ400/φ320mm
工具長:600mm

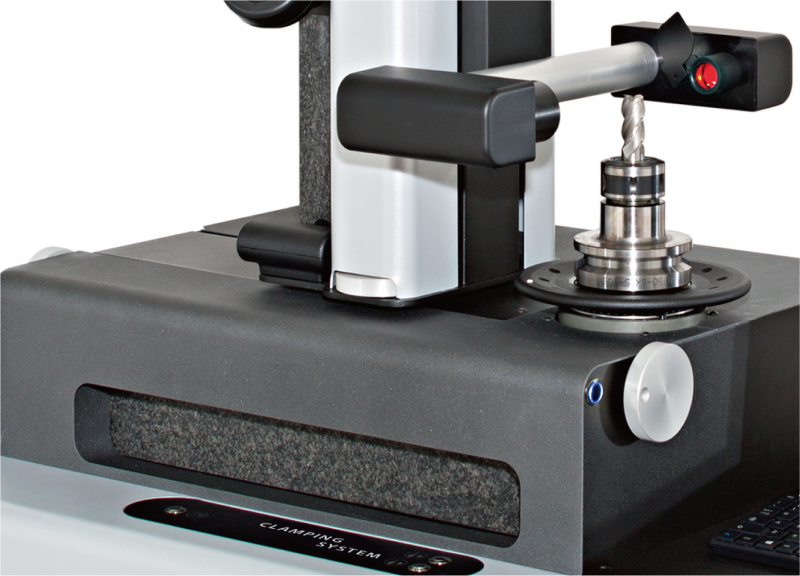

新型グラナイトベース

画像

グラナイトベースのデザインを刷新し、更に温度変化の少ない、精密・高精度・高剛性なベースへと進化しました。

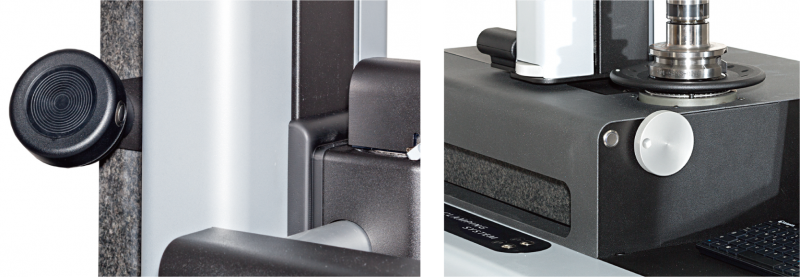

オペレータの動きを最優先に考えたエルゴノミックデザイン

画像

人間工学に基づいて考え抜かれた新レイアウト。オペレータが極力快適に操作できるよう、ストレスフリーなデザインに進化しました。

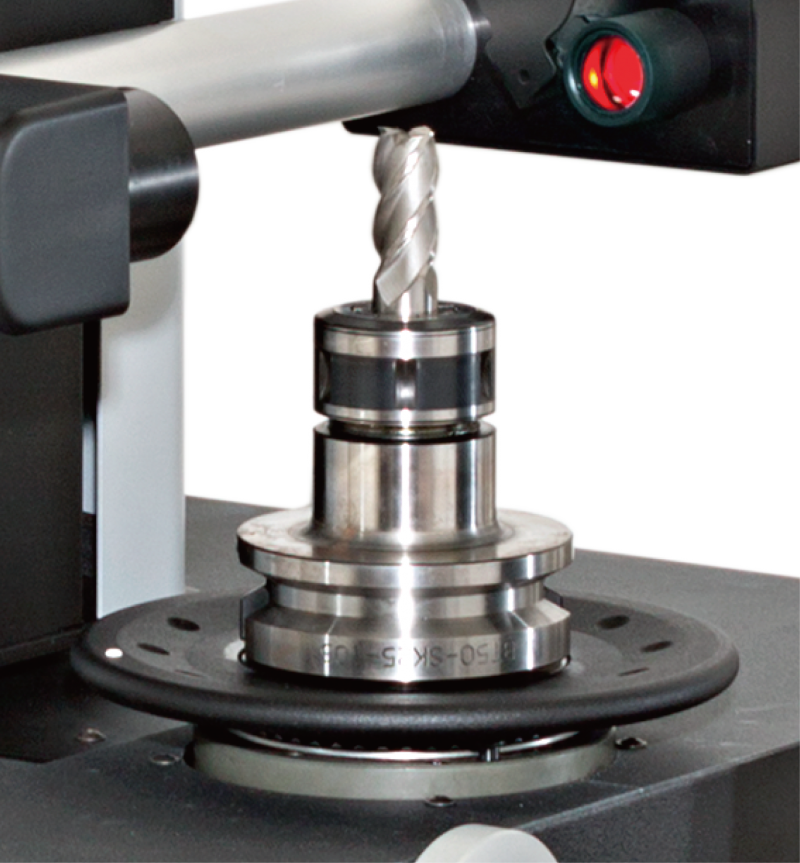

ユニバーサルツールクランプシステム

画像

モータによる電子制御で測定ツールを引き込む、ユニバーサルツールクランプシステムを採用しています。サーボモータでの引き込みのため、250-300kgの力で工具をクランプすることができます。

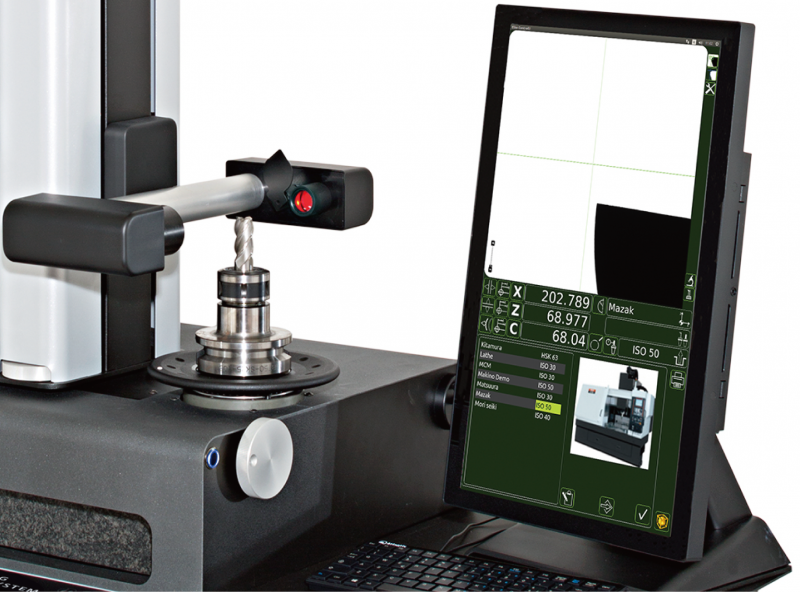

立型22インチ タッチスクリーンモニタ

画像

22インチフルHDモニタを搭載し、視認性と操作性を高めています。

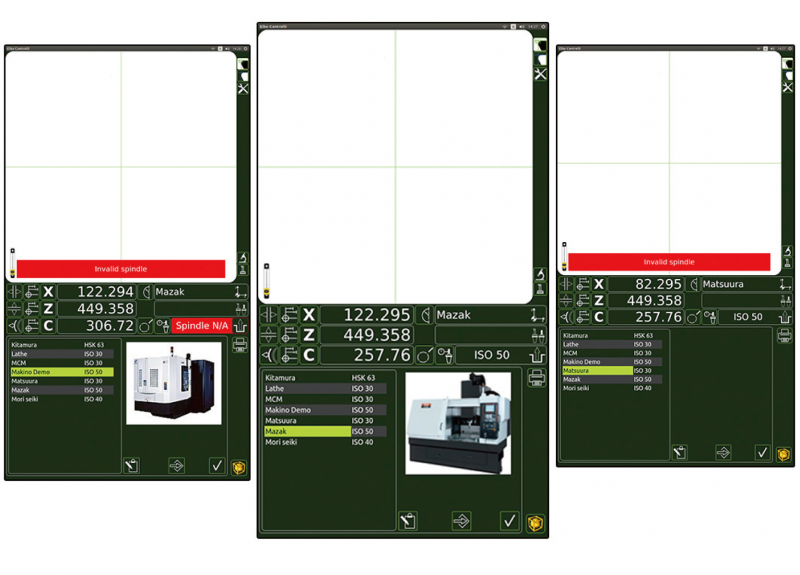

スピンドル認識システム SP-ID

画像

スピンドルタイプ識別システム(SP-ID)を初搭載。機械原点で設定されたスピンドルタイプと、実際にインストールされたスピンドルのタイプが異なった場合、アラームを表示してユーザに注意を喚起します。

最新OSと高性能CPU

OSに最新型Linux Ubuntu 14.04LTSを採用。PCにも高性能CPUを搭載し、一連の操作をよりスムースに実行できる環境を整えました。

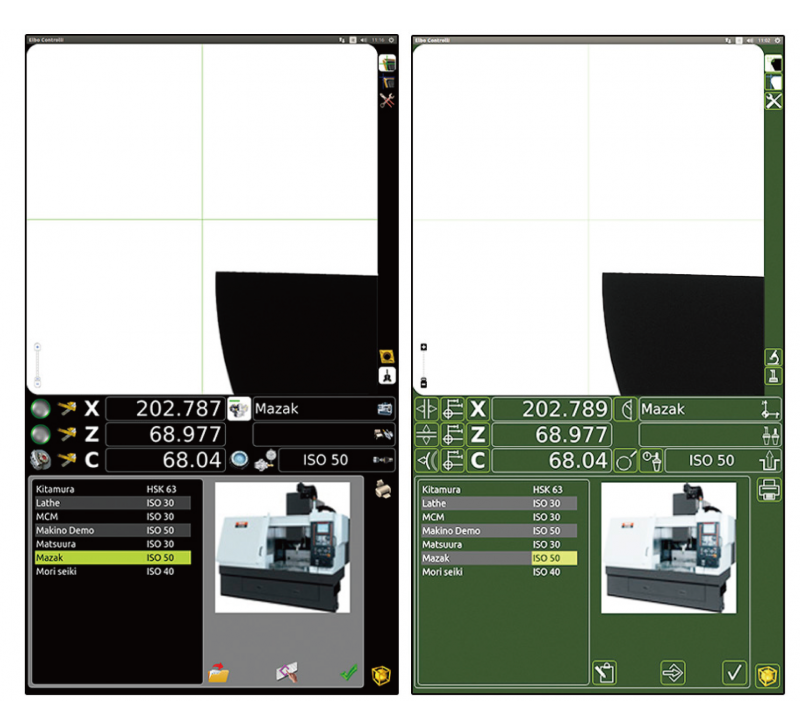

選べる2タイプのレイアウト

画像

オペレータのニーズに合わせ、ISO7000に準拠したレイアウト、および本シリーズオリジナルレイアウトの2タイプの表示モードを選択可能です

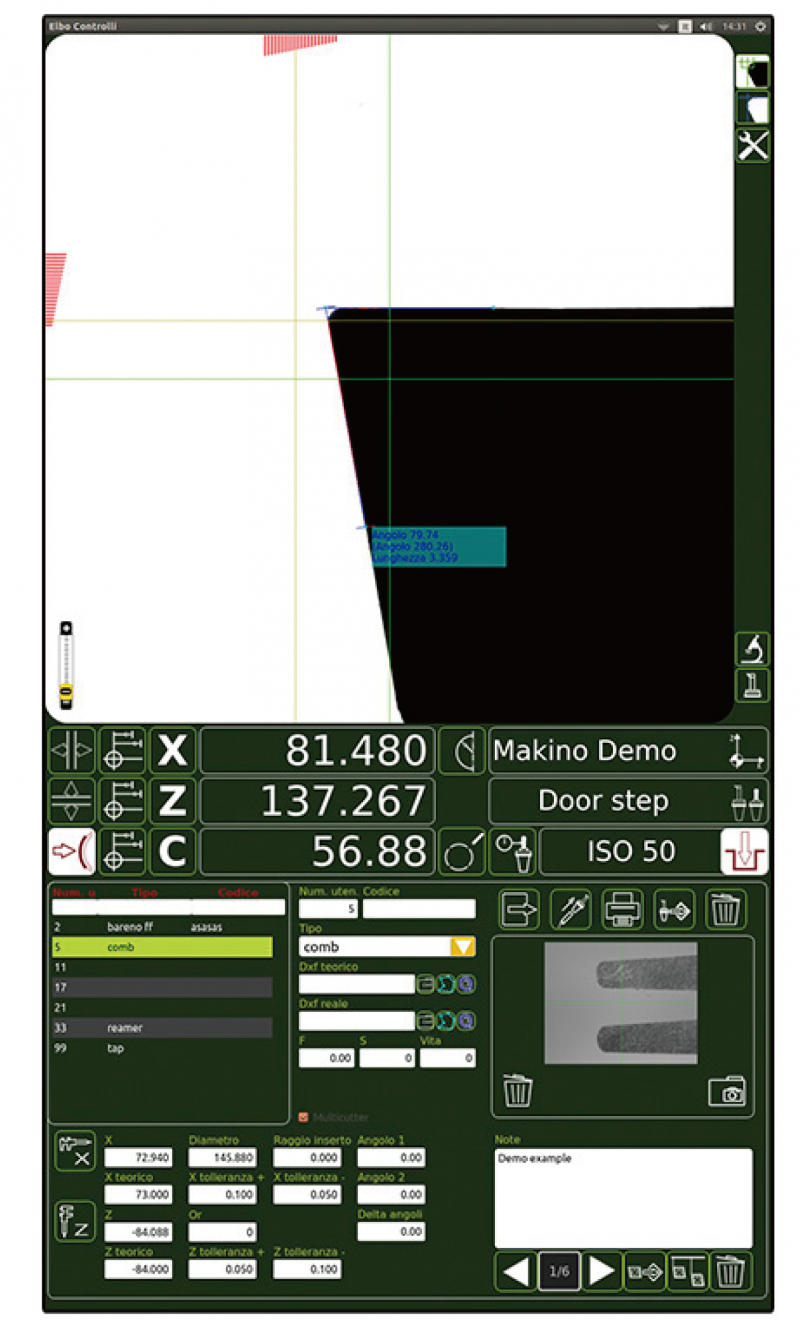

マルチ測定機能

画像

同一画面において、同時に2ヵ所以上の測定を実行することが可能です。

マルチ測定機能

画像

同一画面において、同時に2ヵ所以上の測定を実行することが可能です。

測定データ CAD(DXF) インポート / 作成

CAD図面(DXF)を取り込むことができますので、図面上の公差の範囲内に測定工具が収まっているかどうか、チェックすることができます。

マルチエッジレポート

画像

きるドキュメントとして自動保存する機能を搭載しています。フェイスミルなど、複数刃を持つ工具の場合は、各々の刃の測定データをリスト化し、一枚の見やすいドキュメントとして保存することが可能です。

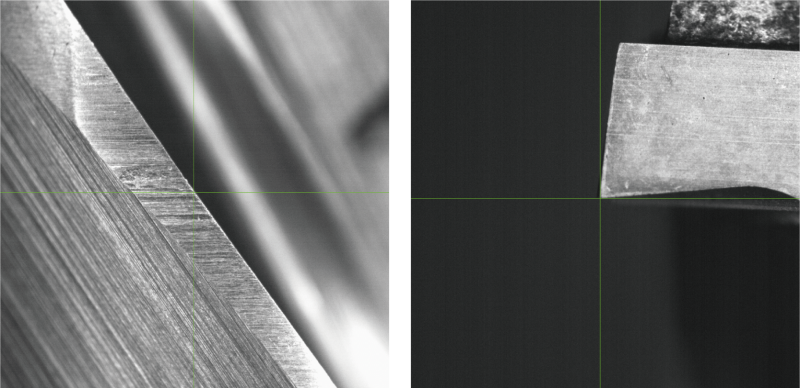

スイベルカメラ付モデルもラインナップ(オプション)

画像

スイベルカメラは、最大90°旋回できるようになっており、測定ツールをサイド・トップから確認することができ、工具の再研磨後の検査などに役立ちます。

製品寸法

画像

機能比較一覧表

ダウンロード

アクセサリ対応表

ダウンロード
×
