E4060LA

画像

先進の自動回転スピンドル搭載で測定時間を大幅短縮

最大測定範囲
工具径:φ400mm
工具長:600mm

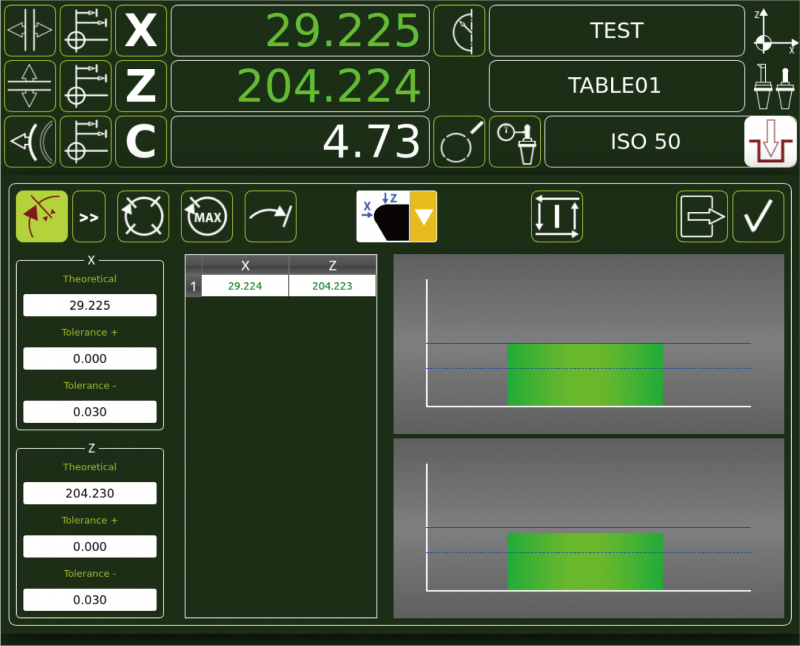

作業者間の測定誤差ナシ、C軸自動回転で測定時間短縮

画像

スピンドルが自動で回転。刃先を自動認識し、短時間で測定を行えます。

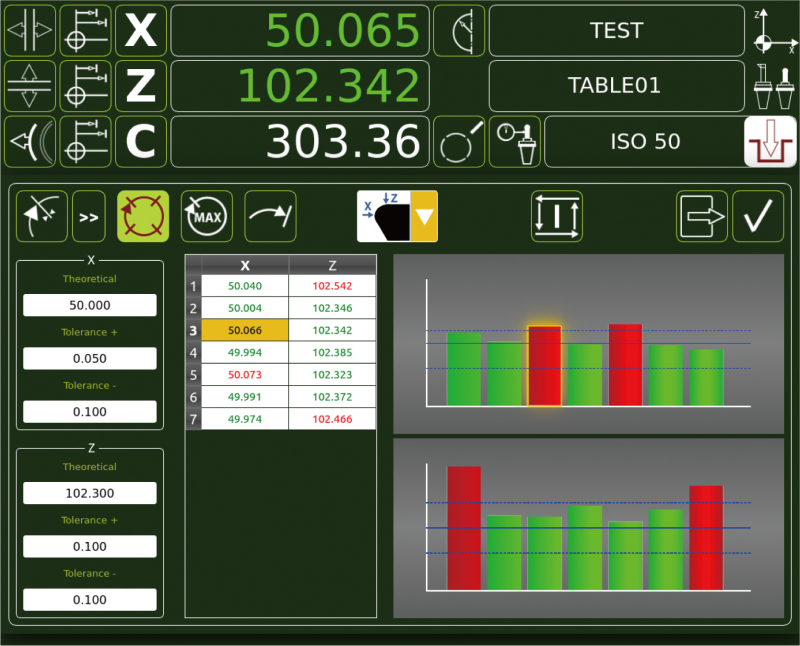

マルチカッターに対応

画像

自動回転の測定に加え、各刃先毎のデータを収集。公差から外れた刃先へボタン1つで割出し移動します。

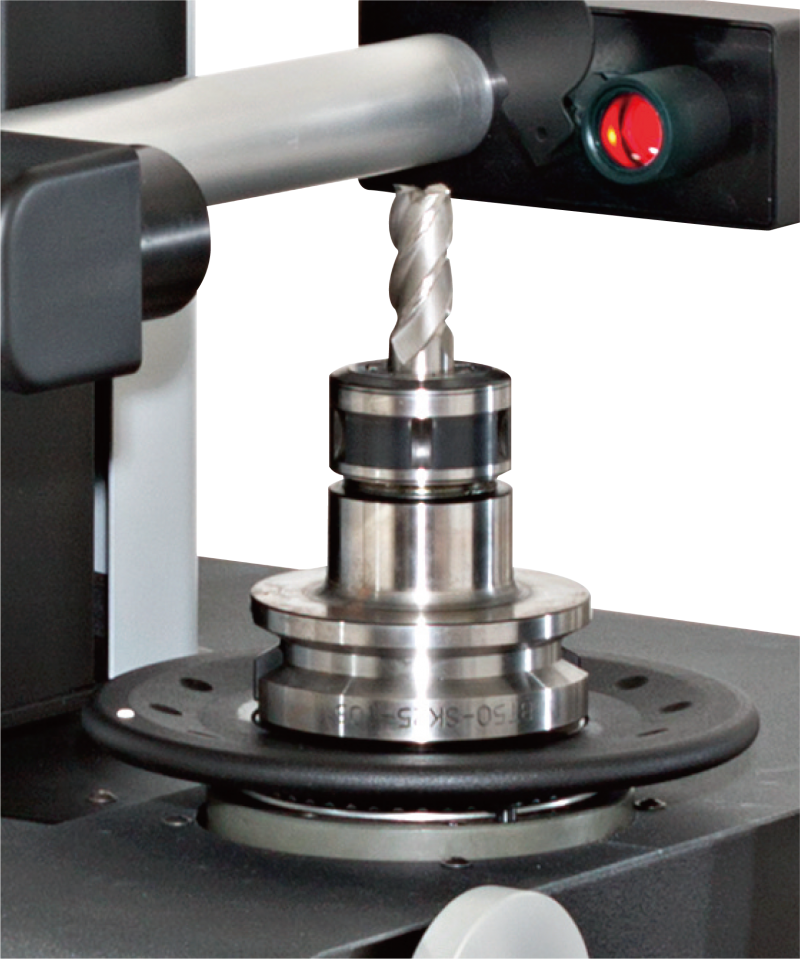

ユニバーサルツールクランプシステム

画像

モータによる電子制御で測定ツールを引き込む、ユニバーサルツールクランプシステムを採用しています。サーボモータでの引き込みのため、250-300kgの力で工具をクランプすることができます。

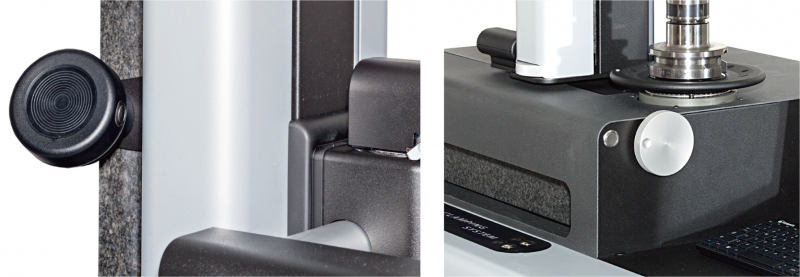

オペレータの動きを最優先に考えたエルゴノミックデザイン

画像

人間工学に基づいて考え抜かれた新レイアウト。オペレータが極力快適に操作できるよう、ストレスフリーなデザインに進化
しました。

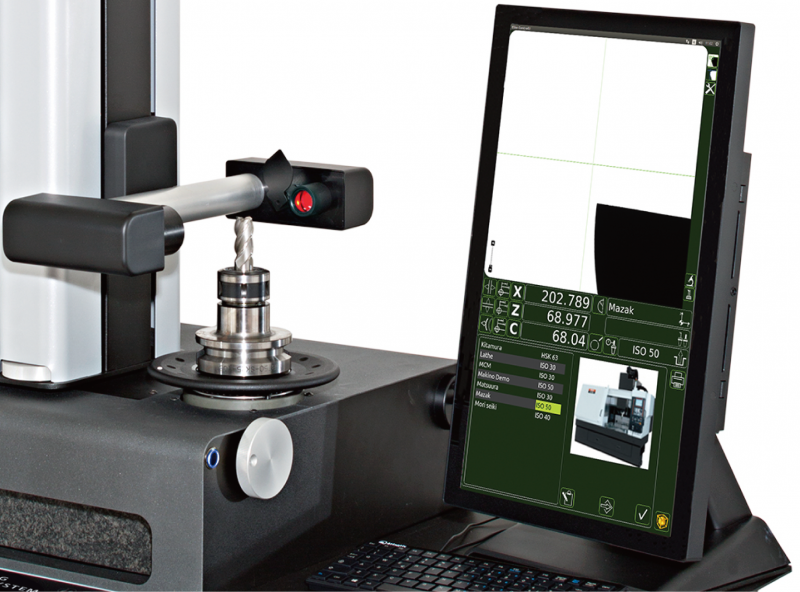

立型22インチ タッチスクリーンモニタ

画像

22インチフルHDモニタを搭載し、視認性を高めています。

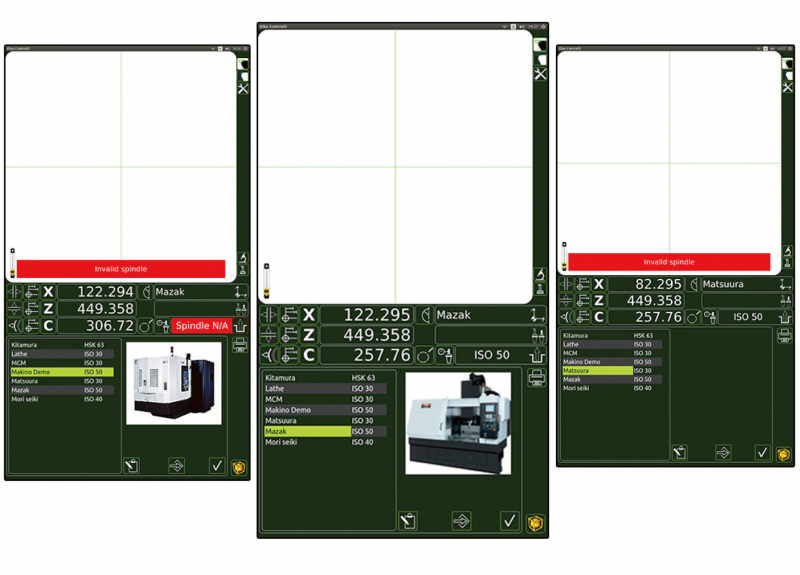

スピンドル認識システム SP-ID

画像

スピンドルタイプ識別システム(SP-ID)を初搭載。機械原点で設定されたスピンドルタイプと、実際にインストールされたスピンドルのタイプが異なった場合、アラームを表示してユーザに注意を喚起します。

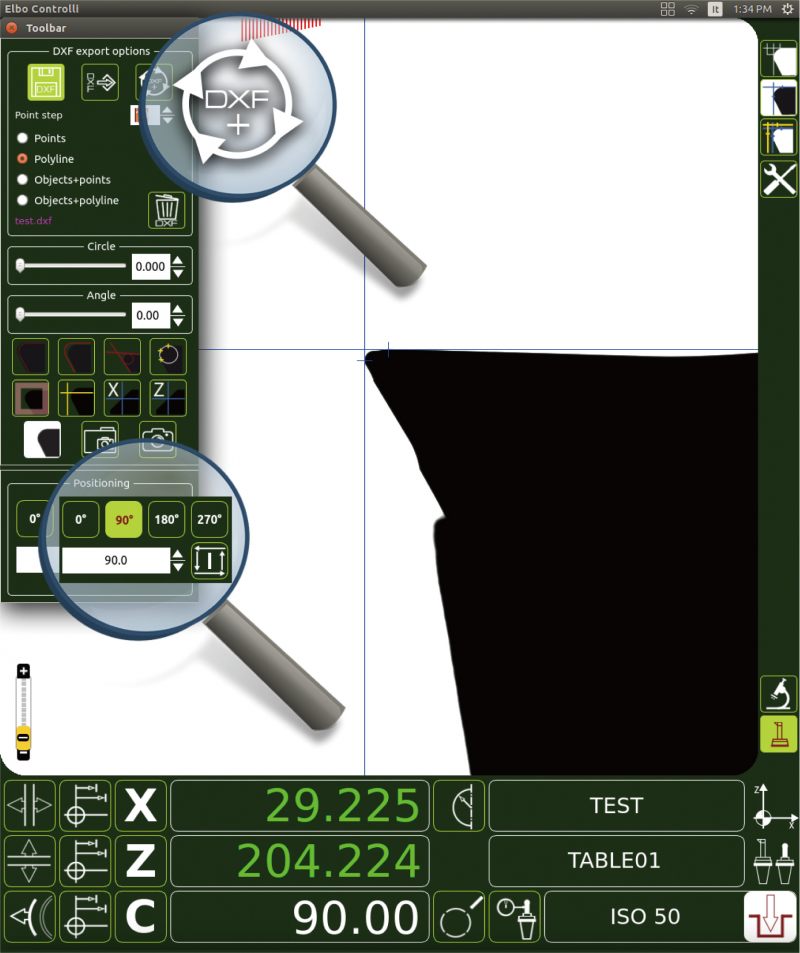

オートマチックDXF

画像

自動回転の測定に加え、各刃先毎のデータを収集。公差から外れた刃先へボタン1つで割出し移動します。

測定データ CAD(DXF) インポート / 作成

CAD図面(DXF)を取り込むことができますので、図面上の公差の範囲内に測定工具が収まっているかどうか、チェックすることができます。

マルチエッジレポート

画像

測定データを、そのままプリントアウトできるドキュメントとして自動保存する機能を搭載しています。フェイスミルなど、複数刃を持つ工具の場合は、各々の刃の測定データをリスト化し、一枚の見やすいドキュメントとして保存することが可能です。

製品寸法

画像
