E236PLUS
![画像](/upload/product/image/image00000180.png)
ベストセラーE236Nが、様々な機能をプラスして E236PLUSに進化
最大測定範囲
工具径:φ260mm
工具長:360mm

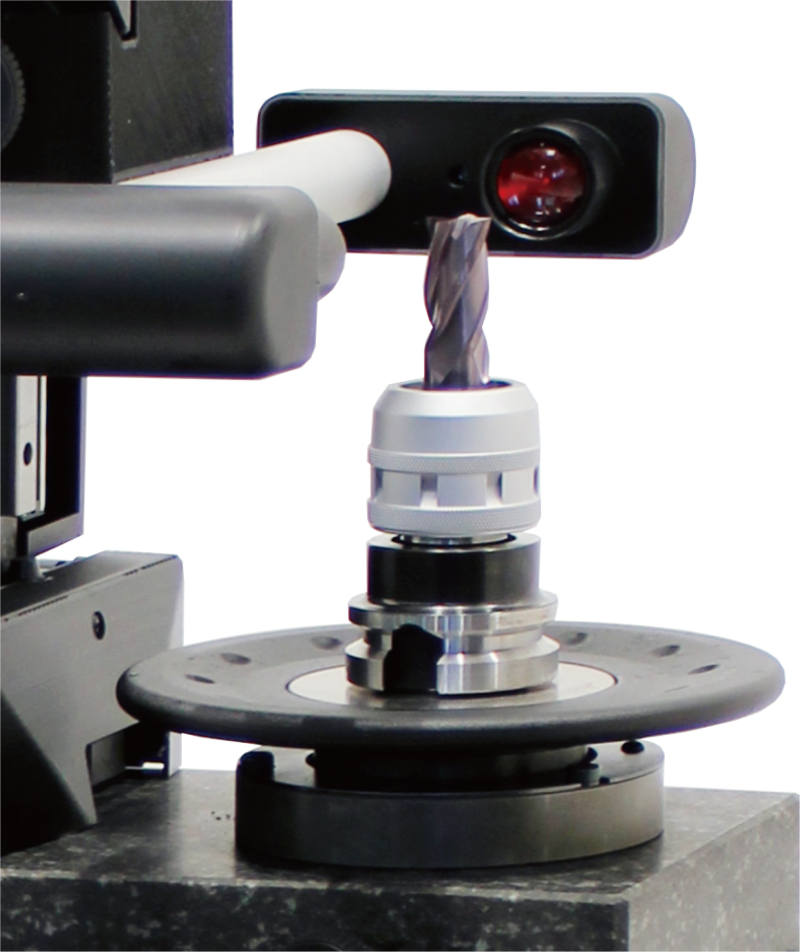

「シンプル」であることのこだわり
![画像](/upload/product/detail_image/image00002163_1.png)
全ての機能を、タッチパネルモニタの画面上で完結させることができます。習熟トレーニングにかかる時間とコストを最小限に抑え、短期間で使いこなして頂くことが可能です。

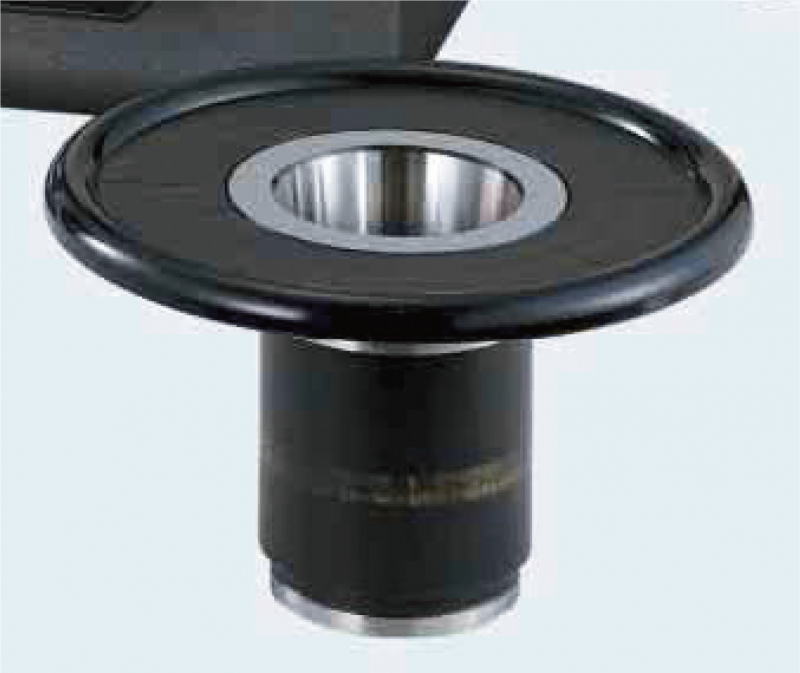

交換スピンドル対応
![画像](/upload/product/detail_image/image00002164_1.png)
スピンドル交換方式を採用しており、異なるテーパシャンクの工具を1台で測定することができます。

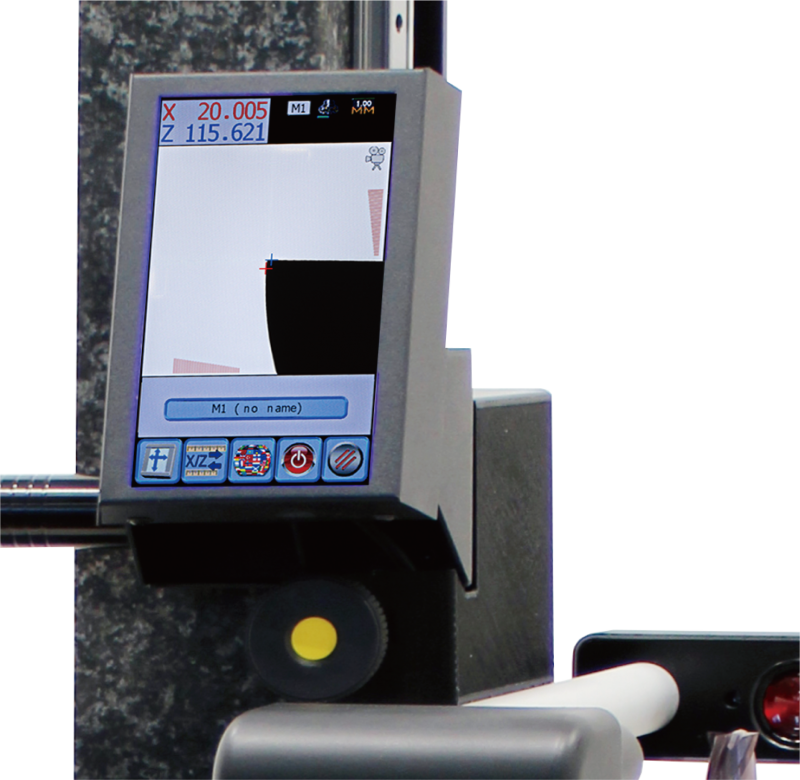

7インチTFT LCDタッチパネル
![画像](/upload/product/detail_image/image00002165_1.png)
従来の5.7インチから7インチTFT LCDタッチパネルに進化して、視認性と操作性がアップ

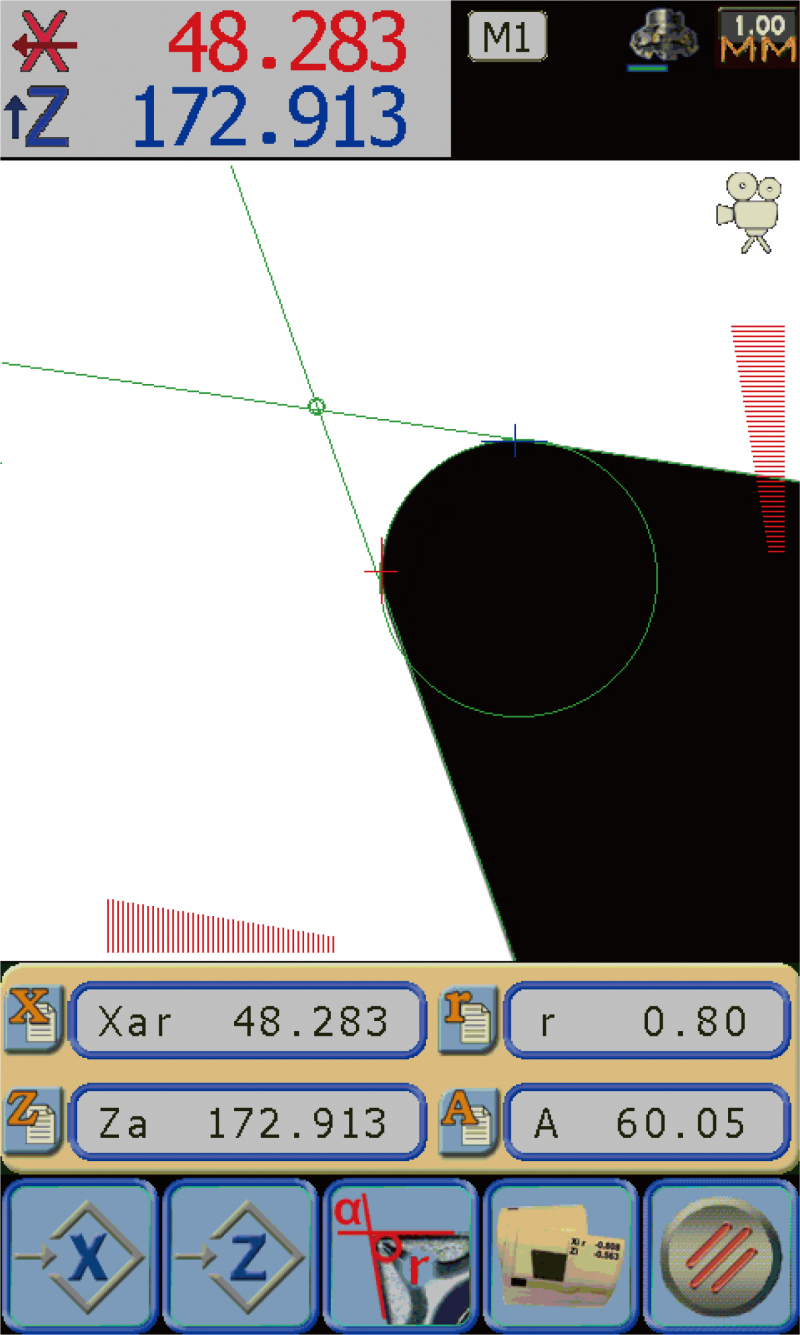

自動測定モード
![画像](/upload/product/detail_image/image00002166_1.png)
オートコリメーション機能を搭載。画面上で刃先にピントを合わせるだけの簡単操作で、自動測定することが可能です。工具径・工具長の測定はもちろん、刃先の角度やノーズRの測定にも対応します。

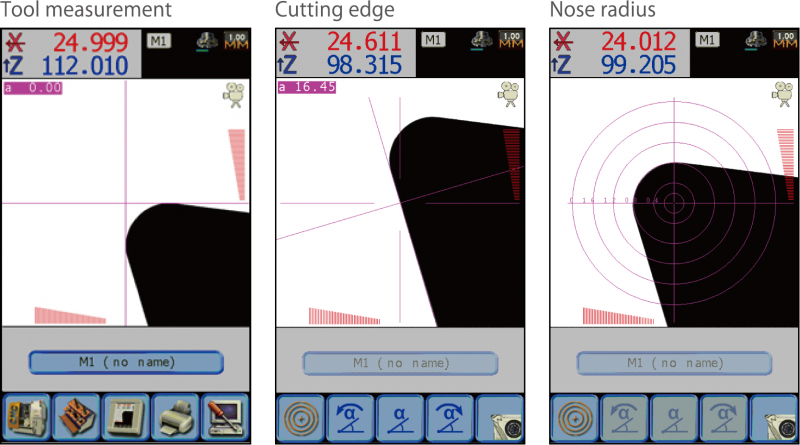

手動測定モード
![画像](/upload/product/detail_image/image00002167_1.png)
手動測定で、より高度な測定を行っていただく事も可能です。もちろん刃先やノーズRの測定にも対応します。
その他の新機能

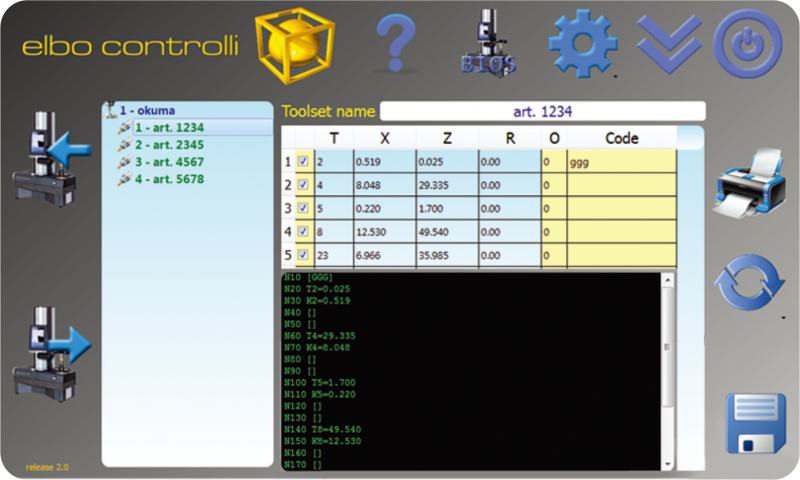

PC用ソフトウェアを標準付属
![画像](/upload/product/detail_image/image00002168_1.png)
PCで測定データの管理、及び各種NCに対応するポストプロセッサに変換する機能を持った工具管理ソフトウェアを付属しています。

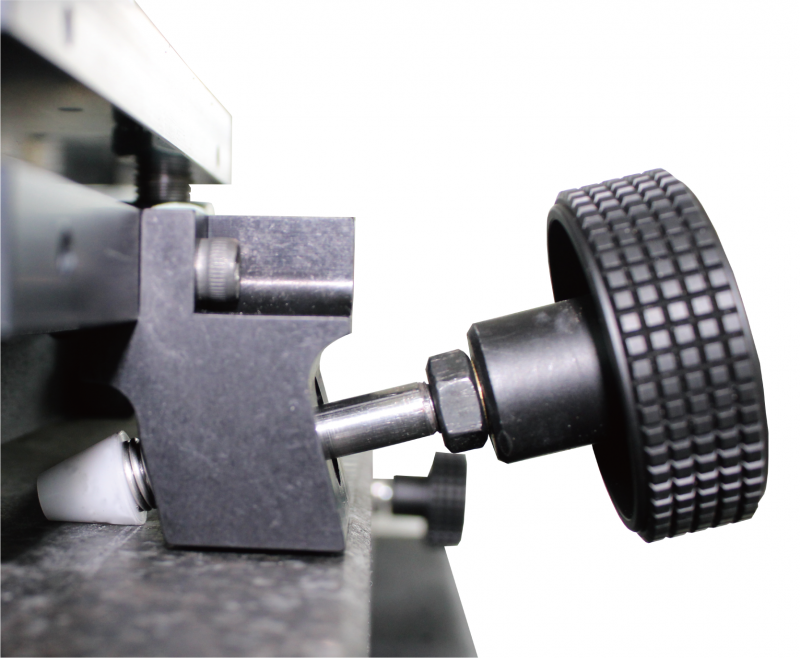

テーパブッシュ方式微調整送り
![画像](/upload/product/detail_image/image00002168_2.png)
シンプルな設計の新機構採用により従来のピニオンギア方式に比べて信頼性が大幅にアップ。

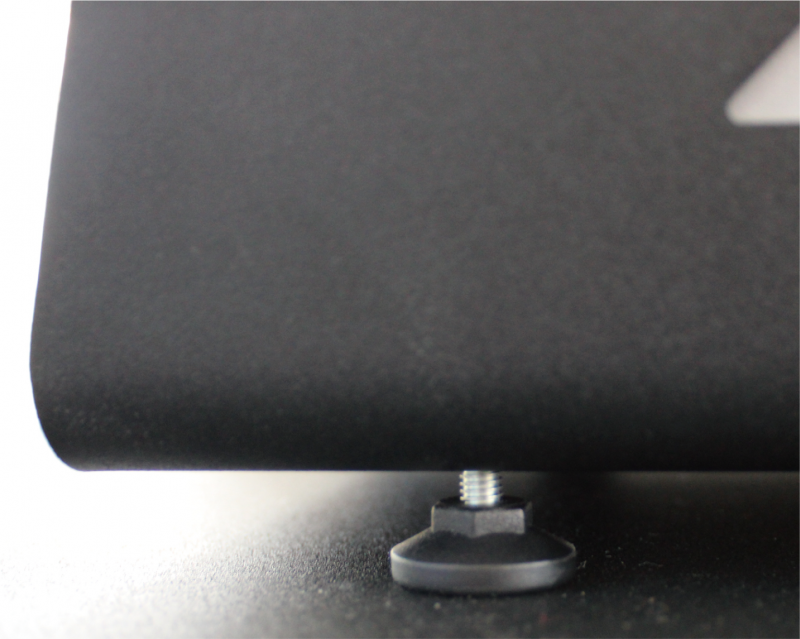

サポートフット(レベル出し機構)
![画像](/upload/product/detail_image/image00002168_3.png)
設置場所の傾きにあわせて調整可能な、レベル出し機構を装備のサポートフットを採用。
別売オプション
![画像](/upload/product/detail_image/image00002169_1.png)

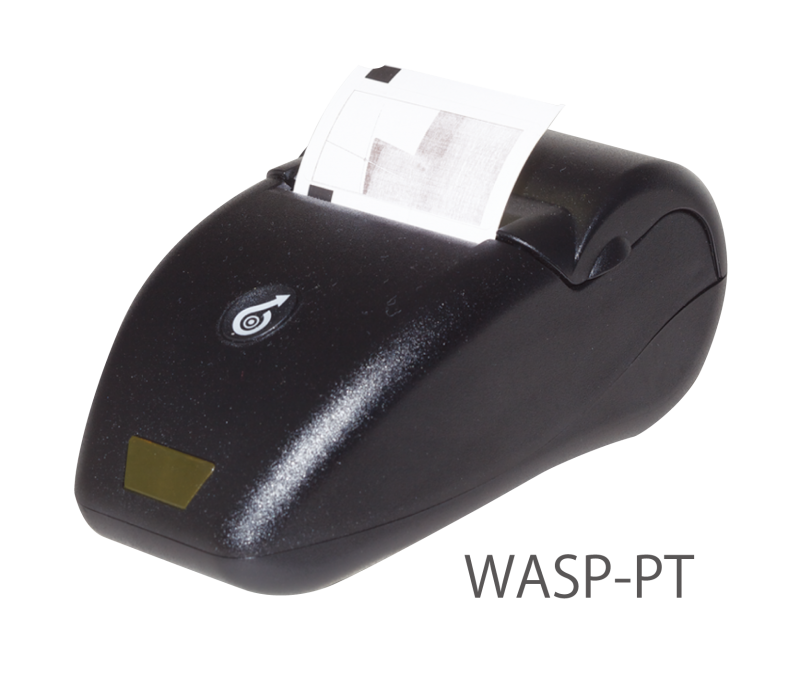

ラベルプリンタ
工具の測定データを、簡単且つ迅速に出力できる、ラベルプリンタの追加が可能です。
![画像](/upload/product/detail_image/image00002169_2.png)
マシンスタンド E346VP-STD
人間工学に基づいて設計された、便利で使いやすいマシンスタンドもご用意しております。
サイズ:W984×H754×D504mm 重量:66kg
側面に交換主軸ホルダ(3カ所)付き。

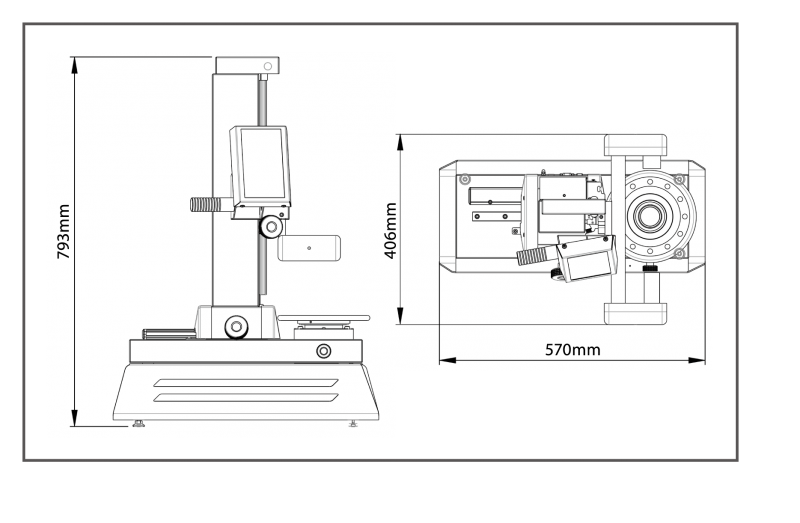

製品寸法
![画像](/upload/product/detail_image/image00002170_1.png)
