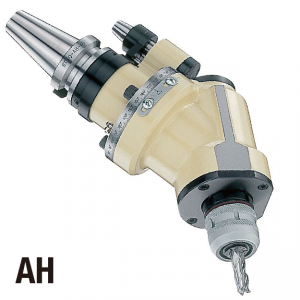

アンギュラヘッド

画像

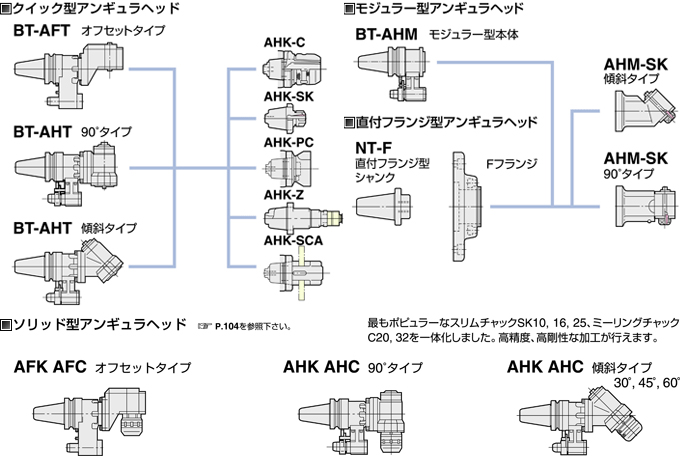

ユーザニーズに応えた豊富な5つのシリーズ



画像

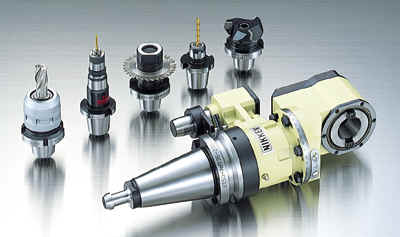

1)アダプタ組み換え式のクイックチェンジ型
刃物に応じたアダプタを用意しています。フェースミル、エンドミル、タッパ、サイドカッタ、ドリルと即組み換えができます。

2)ヘッド組み換え式のモジュラー型
加工物の干渉を長、短のヘッド組み換えのみで抑えられるヘッドを多彩に用意しています。

3)ミーリングチャックを主力とした強力式のソリッド型
強力切削に重点を置いた一体型です。エンドミル、ドリル作業が能率良く行えます。特にボールエンドミルを写真の様にして使いますとデッドポイントを痛めずスムースな金型作業に最適です。

4)主軸に直接組み込む直付フランジ型
機械の主軸に直接取付けます。A.T.Cはできませんが剛性面ではNO.1で、大物ワークの側面加工に最適ヘッドといえます。

5)深穴用アンギュラヘッド
●オイルホール付アンギュラヘッド
給油口とストッパブロックを共用にする事により刃先へ的確に噴射します。



画像



画像

アンギュラヘッド  カタログPDFのダウンロード

BTツーリングシステム(クイック型) ダウンロード BTツーリングシステム(モジュラー型/深穴用) ダウンロード BTツーリングシステム(ソリッド型) ダウンロード BTツーリングシステム(直付フランジ型) ダウンロード 2面拘束2LOCKツーリングシステム(クイック型)ダウンロード 2面拘束2LOCKツーリングシステム(ソリッド型/モジュラー型)ダウンロード アダプタ(クイック型用アダプタ) ダウンロード
×
